Bánh xe cân bằng (balance wheel) là gì? Cấu tạo, chức năng

Đồng hồ cơ hoạt động chính xác đến từng giây nhờ vào một bộ phận vô cùng tinh xảo: bánh xe cân bằng (balance wheel). Đây là trái tim của bộ máy, chịu trách nhiệm điều tiết và kiểm soát tốc độ vận hành của toàn bộ hệ thống. Bài viết này sẽ giải thích chi tiết về cấu tạo, nguyên lý hoạt động cũng như chức năng quan trọng của bánh xe cân bằng trong đồng hồ cơ.

Bánh xe cân bằng là gì?

Bánh xe cân bằng là một bộ phận cực kỳ quan trọng trong bộ máy của đồng hồ cơ. Nó chính là trái tim của cỗ máy tinh xảo này, quyết định đến độ chính xác và sự hoạt động ổn định của đồng hồ. Bánh xe cân bằng thực hiện chức năng dao động, điều khiển tốc độ vận hành của toàn bộ hệ thống bánh răng, đảm bảo kim đồng hồ di chuyển chính xác theo thời gian. Khác với đồng hồ quartz sử dụng tinh thể thạch anh để định thời gian, độ chính xác của đồng hồ cơ phụ thuộc rất nhiều vào sự hoạt động ổn định và chính xác của bánh xe cân bằng.

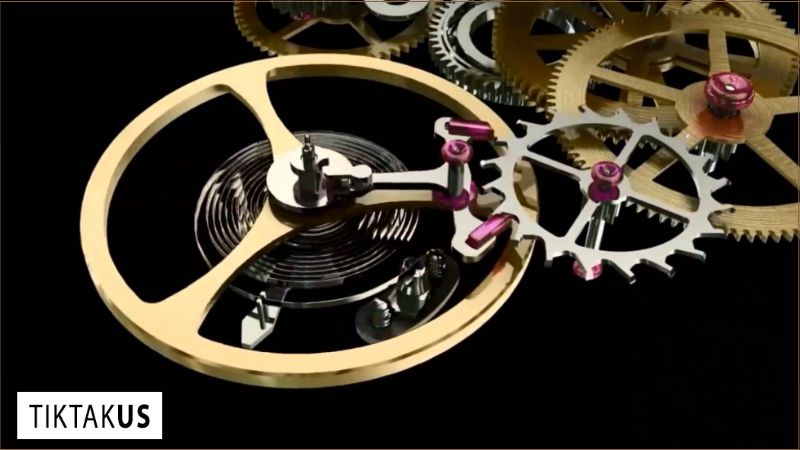

Bánh xe cân bằng là một bộ phận cực kỳ quan trọng trong bộ máy của đồng hồ cơ.

Vai trò và chức năng của bánh xe cân bằng trong đồng hồ cơ

Bánh xe cân bằng đóng vai trò trung tâm trong việc đảm bảo độ chính xác và sự vận hành ổn định của đồng hồ cơ.

Chức năng chính của nó là:

Đảm bảo độ chính xác: Bánh xe cân bằng hoạt động như một bộ đếm thời gian chính xác, giúp đồng hồ chạy đúng nhịp. Mỗi dao động của bánh xe cân bằng tương ứng với một đơn vị thời gian nhỏ nhất.
Hoạt động dao động: Bánh xe cân bằng di chuyển qua lại một cách nhịp nhàng và đều đặn, tạo ra âm thanh "tick" hoặc "beat" đặc trưng của đồng hồ cơ. Chính sự dao động này tạo nên nhịp điệu cơ bản cho toàn bộ bộ máy.
Điều tiết bộ truyền bánh răng: Bánh xe cân bằng hoạt động với tốc độ không đổi, điều tiết sự truyền động của năng lượng từ bộ phận lên dây cót đến các bánh răng khác, đảm bảo sự vận hành chính xác của toàn bộ hệ thống.
Truyền động kim đồng hồ: Chuyển động dao động của bánh xe cân bằng được truyền đến các bánh răng khác và cuối cùng được biểu thị bằng sự di chuyển chính xác của các kim đồng hồ trên mặt số.
Làm việc với dây tóc (hairspring): Bánh xe cân bằng hoạt động phối hợp chặt chẽ với dây tóc. Dây tóc có vai trò như một lò xo, tích trữ và giải phóng năng lượng, điều chỉnh tốc độ dao động của bánh xe cân bằng, giúp duy trì độ chính xác của đồng hồ.
Yếu tố quyết định giá trị và chất lượng: Chất lượng và độ chính xác của bánh xe cân bằng và dây tóc là yếu tố quan trọng quyết định chất lượng và giá trị của một chiếc đồng hồ cơ. Những bộ phận này thường được chế tác rất tinh xảo và đòi hỏi kỹ thuật cao.
Tiêu chuẩn tần số dao động: Bánh xe cân bằng hoạt động với một tần số dao động nhất định, thường được đo bằng đơn vị lần dao động mỗi giờ (lph), ví dụ như 21.600 lph hoặc 28.800 lph. Tần số dao động cao hơn thường cho độ chính xác cao hơn.
Các yếu tố ảnh hưởng đến dao động: Độ chính xác của dao động bánh xe cân bằng chịu ảnh hưởng bởi nhiều yếu tố, trong đó quan trọng nhất là momen quán tính của bánh xe, độ đàn hồi và độ dài của dây tóc.

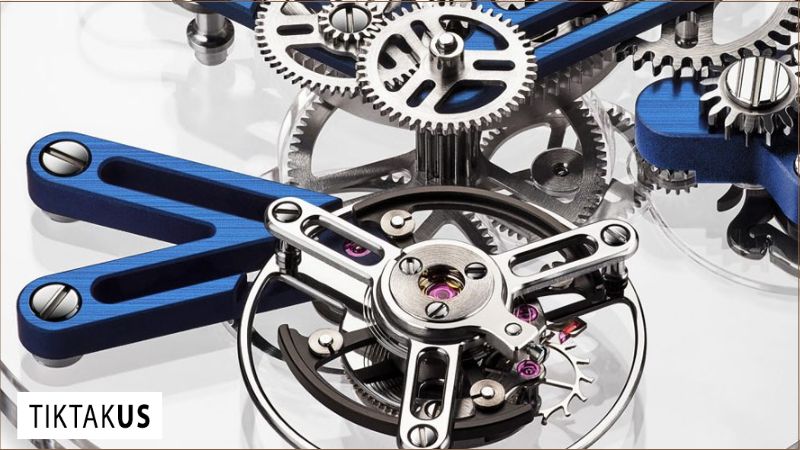

Bánh xe cân bằng đóng vai trò trung tâm trong việc đảm bảo độ chính xác và sự vận hành ổn định của đồng hồ cơ.

Cấu tạo chi tiết bánh xe cân bằng

Bánh xe cân bằng, bộ phận then chốt của đồng hồ cơ, gồm các thành phần chính sau:

Bánh xe (Wheel): Phần trung tâm, thường làm từ kim loại nhẹ, chính xác. Hình dáng và trọng lượng ảnh hưởng đến dao động.
Dây tóc (Hairspring): Lò xo nhỏ, mỏng, đàn hồi cao, điều chỉnh tốc độ dao động của bánh xe. Chất lượng dây tóc cực kỳ quan trọng.
Trục bánh xe (Balance Staff): Trục nhỏ, chính xác, bánh xe quay xung quanh. Thường được đỡ bởi các chân kính.
Chân kính (Jewels): Đá quý nhỏ, giảm ma sát cho trục bánh xe, giúp dao động chính xác hơn.
Gốc tóc (Stud): Điểm giữ cố định một đầu dây tóc.
Cần gạt nhanh chậm (Regulator): (Chỉ có ở một số mẫu cao cấp) Cho phép điều chỉnh tốc độ dao động, hiệu chỉnh độ chính xác.
Cầu (Bridge): Giữ cố định bánh xe cân bằng và các bộ phận liên quan.

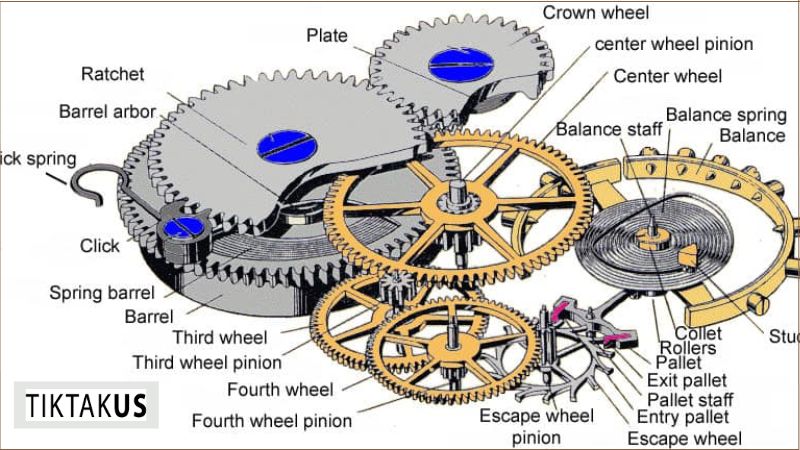

Cấu tạo chi tiết bánh xe cân bằng

Các loại bánh xe cân bằng phổ biến:

Bánh xe cân bằng được phân loại chủ yếu dựa trên cơ chế điều chỉnh tốc độ dao động, từ đó ảnh hưởng đến độ chính xác của đồng hồ.

1. Regulated Balance (Điều chỉnh bằng cần gạt):

Cơ chế: Loại bánh xe cân bằng này có cần gạt nhanh chậm (regulator) được đặt trên cầu bánh xe. Việc điều chỉnh tốc độ dao động được thực hiện bằng cách di chuyển cần gạt này.
Ưu điểm: Relatively simple to manufacture (Dễ chế tạo) and adjust (dễ chỉnh sửa). Đây là loại bánh xe cân bằng phổ biến nhất do chi phí sản xuất thấp và dễ dàng sửa chữa.
Nhược điểm: Độ ổn định kém hơn so với loại Free Sprung Balance. Việc di chuyển cần gạt có thể gây ra sự lệch nhỏ, ảnh hưởng đến độ chính xác lâu dài của đồng hồ, dễ gây sai giờ.

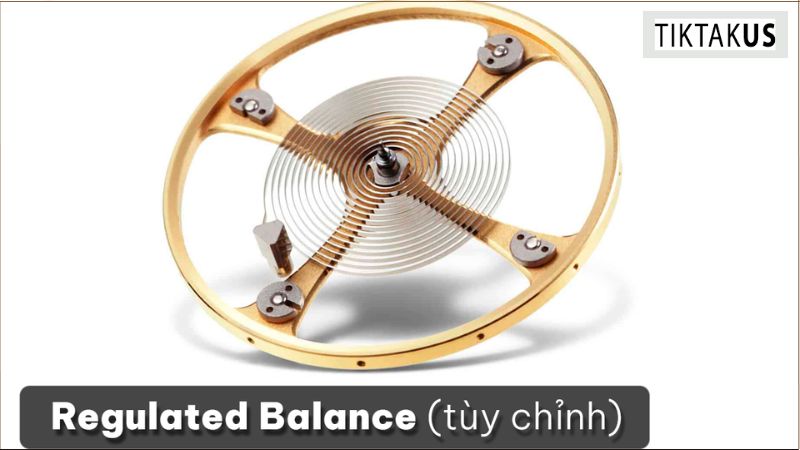

Regulated Balance (Điều chỉnh bằng cần gạt)

2. Free Sprung Balance (Tự do):

Cơ chế: Loại bánh xe cân bằng này không sử dụng cần gạt nhanh chậm. Việc điều chỉnh tốc độ dao động được thực hiện bằng cách thay đổi momen quán tính của bánh xe, thông thường là bằng cách điều chỉnh vị trí các ốc vít nhỏ hoặc quả nặng trên bánh xe.
Ưu điểm: Độ ổn định cao hơn, ít bị ảnh hưởng bởi các yếu tố bên ngoài, giúp đồng hồ chạy chính xác hơn trong thời gian dài.
Nhược điểm: Khó sản xuất hơn nhiều so với Regulated Balance, đòi hỏi kỹ thuật cao và chi phí sản xuất đắt đỏ hơn.

Sự lựa chọn giữa Regulated Balance và Free Sprung Balance phụ thuộc vào yêu cầu về độ chính xác, chi phí sản xuất và khả năng bảo trì của đồng hồ. Free Sprung Balance thường được sử dụng trong các mẫu đồng hồ cao cấp, đòi hỏi độ chính xác cao.

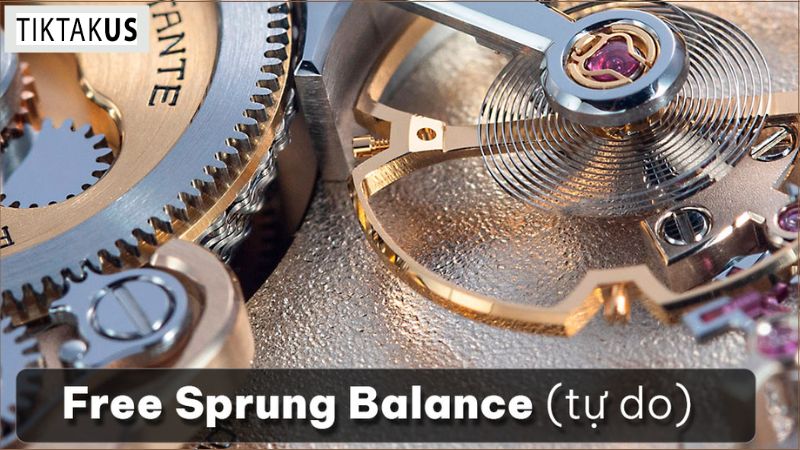

Free Sprung Balance (Tự do)

Vật liệu chế tạo bánh xe cân bằng: Loại nào tốt nhất?

Vật liệu chế tạo bánh xe cân bằng ảnh hưởng trực tiếp đến độ chính xác, độ bền và giá thành của đồng hồ. Sự lựa chọn vật liệu phụ thuộc rất nhiều vào mức độ cao cấp của bộ máy đồng hồ.

Hợp kim: Đây là vật liệu phổ biến nhất, được sử dụng rộng rãi trong các dòng đồng hồ tầm trung. Hợp kim sắt là một lựa chọn kinh tế, cho độ bền tốt và khả năng gia công dễ dàng.
Kim loại quý: Vàng và Platinum được sử dụng trong các mẫu đồng hồ cao cấp, xa xỉ. Những kim loại này có độ bền cao, chống ăn mòn tốt, và góp phần tạo nên vẻ đẹp sang trọng cho đồng hồ.
Silicon: Đây là một vật liệu mới nổi, được sử dụng trong một số mẫu đồng hồ cao cấp. Silicon có độ nhẹ, độ cứng cao, chống ăn mòn tuyệt vời, và đặc biệt là không bị ảnh hưởng bởi từ trường. Tuy nhiên, chi phí sản xuất silicon cao hơn so với các vật liệu khác.

Không có vật liệu nào được coi là "tốt nhất" tuyệt đối, mà sự lựa chọn phụ thuộc vào nhiều yếu tố như yêu cầu về độ chính xác, độ bền, giá thành và cả tính thẩm mỹ. Việc kết hợp vật liệu chất lượng cao cho cả bánh xe cân bằng và dây tóc là điều cần thiết để đảm bảo độ chính xác và tuổi thọ của đồng hồ.

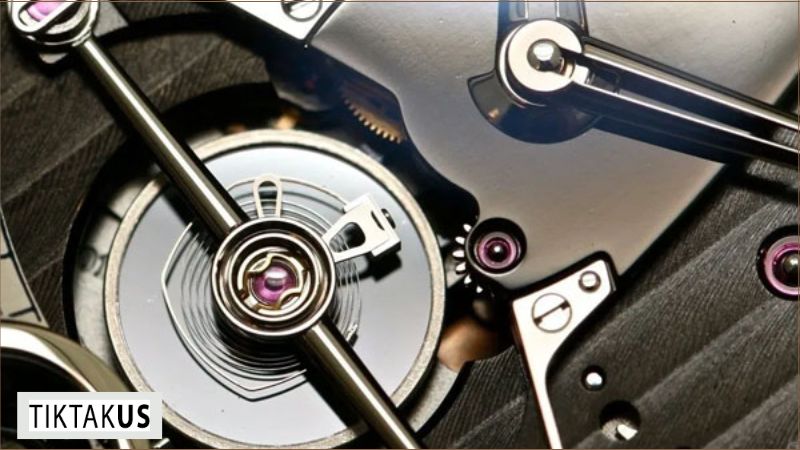

Vật liệu chế tạo bánh xe cân bằng ảnh hưởng trực tiếp đến độ chính xác, độ bền và giá thành của đồng hồ.

Top 5 thiết kế bánh xe cân bằng ấn tượng nhất

Dưới đây là 5 thiết kế bánh xe cân bằng nổi bật, thể hiện sự sáng tạo và đột phá trong công nghệ chế tạo đồng hồ:

De Bethune Annular Balance: Thiết kế bánh xe cân bằng dạng vành khuyên độc đáo, được chế tạo từ silicon và vành platinum. Sự kết hợp này tạo nên một bánh xe cân bằng cực kỳ nhẹ, tối ưu hóa tính khí động học, giúp cải thiện độ chính xác và hiệu quả hoạt động.

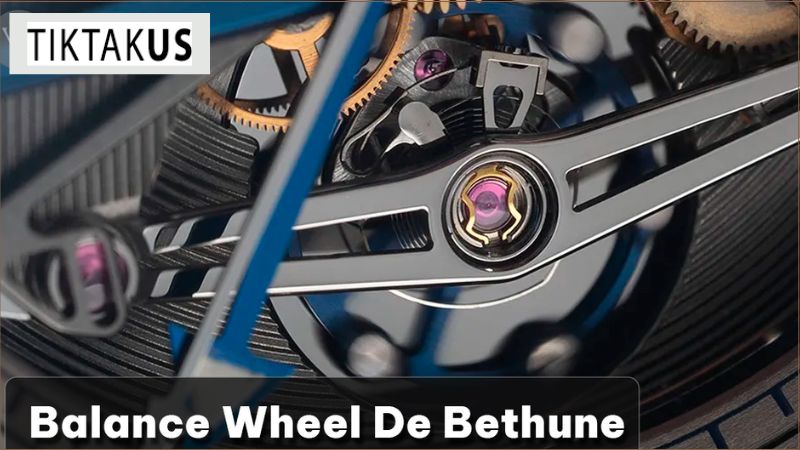

De Bethune Annular Balance

Jaeger-LeCoultre Gyrolab: Khác biệt hoàn toàn với thiết kế hình tròn truyền thống, bánh xe cân bằng Gyrolab có hình dạng độc đáo, giống như một hình chữ X. Thiết kế này mang lại khả năng cân bằng tối ưu, giúp giảm thiểu ma sát và tăng độ chính xác.

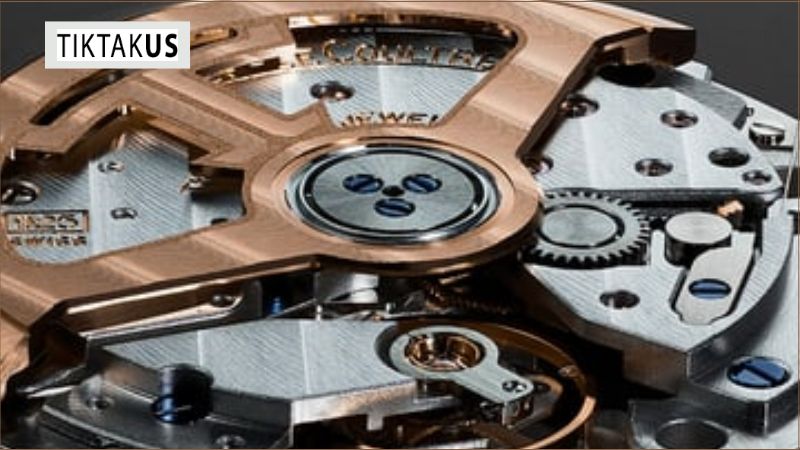

Jaeger-LeCoultre Gyrolab

La Joux-Perret: Cũng là một thiết kế phi truyền thống, bánh xe cân bằng La Joux-Perret gồm 4 đĩa vàng xếp chồng lên nhau. Thiết kế này không chỉ đẹp mắt mà còn mang lại hiệu quả cân bằng ấn tượng.

La Joux-Perret

Patek Philippe GyromaxSi: Sử dụng chất liệu silicon hiện đại, bánh xe cân bằng GyromaxSi của Patek Philippe nổi bật với độ chính xác cao, khả năng chống mài mòn và chịu được sự tác động của từ trường.

Patek Philippe GyromaxSi

Ulysse Nardin InnoVision 2: Thiết kế bánh xe cân bằng này kết hợp sự tinh tế của vàng và độ chính xác của silicon. InnoVision 2 thể hiện sự đầu tư mạnh mẽ vào công nghệ và sự tỉ mỉ trong chế tác.

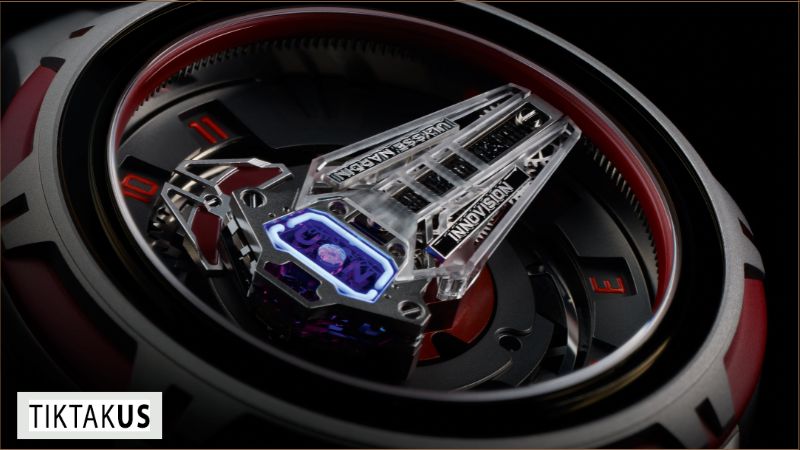

Ulysse Nardin InnoVision 2

Những thiết kế bánh xe cân bằng kể trên không chỉ thể hiện trình độ kỹ thuật cao của các thương hiệu đồng hồ hàng đầu thế giới mà còn là những tác phẩm nghệ thuật thu hút sự chú ý của người yêu thích đồng hồ trên toàn cầu.

Quy trình chế tạo và điều chỉnh bánh xe cân bằng

Chế tạo và hiệu chỉnh bánh xe cân bằng là một quá trình vô cùng tinh xảo, đòi hỏi độ chính xác cực kỳ cao. Các nhà sản xuất đồng hồ tuân thủ nghiêm ngặt các thông số kỹ thuật chuẩn để đảm bảo chất lượng và độ chính xác của sản phẩm.

Chế tạo: Giai đoạn này bao gồm việc gia công chính xác từng bộ phận nhỏ nhất của bánh xe cân bằng: bánh xe, dây tóc (hairspring), trục (staff), và lắp ráp chúng lại với nhau. Đặc biệt, việc chế tạo dây tóc đòi hỏi kỹ thuật cao và kinh nghiệm dày dặn của người thợ. Với loại bánh xe cân bằng Free-Sprung, việc cân chỉnh lại càng khó khăn và tốn nhiều thời gian, công sức hơn.

Điều chỉnh (Réglage): Đây là khâu then chốt, quyết định độ chính xác của đồng hồ. Réglage là quá trình tinh chỉnh để bánh xe cân bằng hoạt động với tốc độ không đổi, bất kể thay đổi vị trí hay nhiệt độ. Người thợ sẽ uốn, kéo dài hoặc rút ngắn dây tóc để đạt được mục tiêu này. Máy đo thời gian (timing machine) là công cụ không thể thiếu, giúp đo lường và hiển thị chính xác tần số dao động của bánh xe.

Tourbillon: Để giảm thiểu ảnh hưởng của trọng lực lên bánh xe cân bằng, nhiều nhà sản xuất sử dụng tourbillon – một khung quay liên tục chứa bánh xe cân bằng và bộ phận thoát. Tourbillon giúp trung hòa tác động của trọng lực, nâng cao độ chính xác của đồng hồ.

Bạn đang tìm kiếm các dụng cụ sửa đồng hỗ trợ trong việc chế tạo và bảo dưỡng đồng hồ? Hãy tham khảo các sản phẩm chất lượng tại TiktakUS.

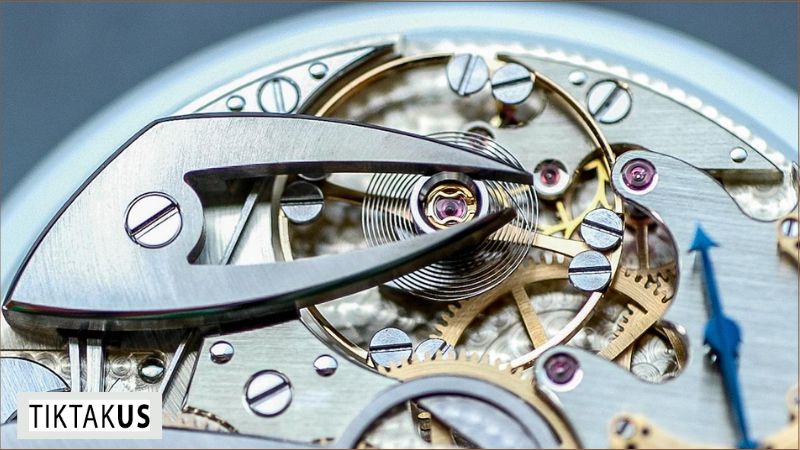

Chế tạo và hiệu chỉnh bánh xe cân bằng là một quá trình vô cùng tinh xảo, đòi hỏi độ chính xác cực kỳ cao.

TiktakUS - Địa chỉ mua đồng hồ chính hãng, uy tín

TiktakUS tự hào là đơn vị chuyên cung cấp các sản phẩm đồng hồ nam chính hãng từ các thương hiệu danh tiếng thế giới.
Đến với TiktakUS, quý khách hàng sẽ được trải nghiệm:

Sản phẩm chính hãng 100%: Cam kết chất lượng và nguồn gốc xuất xứ rõ ràng. Đền tiền GẤP 10 LẦN nếu phát hiện hàng fake.
Bảo hành 12 tháng và 1 đổi 1 trong 7 ngày nếu có lỗi do nhà sản xuất.
Khách hàng sẽ được miễn phí vận chuyển, đơn vị vận chuyển giao hàng tận nhà.
Sản phẩm tại TiktakUS luôn có ảnh chụp thật để quý khách hàng dễ dàng khi mua hàng.

Thông tin liên hệ TIKTAKUS:

Địa chỉ: 454 Trường Sa, Phường 2, Quận Phú Nhuận, TP.HCM
Hotline (Zalo/Viber): 0817.7979.62 - 0974.79.2552
Website: https://www.tiktakus.com/

Các câu hỏi liên quan về bánh xe cân bằng (FAQ)

Bánh xe cân bằng có ảnh hưởng như thế nào đến độ chính xác của đồng hồ?

Bánh xe cân bằng đóng vai trò then chốt trong việc đảm bảo độ chính xác của đồng hồ cơ. Tần số dao động (được đo bằng số lần dao động mỗi giờ - lph) và độ ổn định của bánh xe cân bằng ảnh hưởng trực tiếp đến độ chính xác khi đo thời gian. Một bánh xe cân bằng có tần số dao động ổn định và chính xác sẽ giúp đồng hồ chạy đúng giờ hơn.

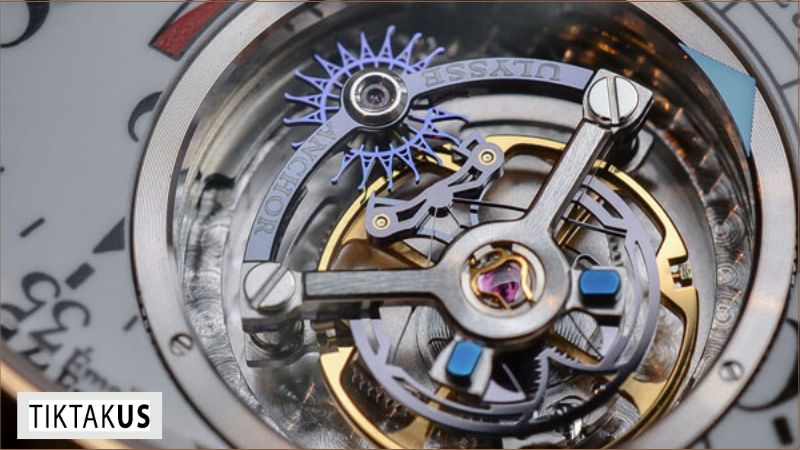

Bánh xe cân bằng đóng vai trò then chốt trong việc đảm bảo độ chính xác của đồng hồ cơ.

Làm thế nào để nhận biết một chiếc đồng hồ cơ có bánh xe cân bằng tốt?

Nhận biết một chiếc đồng hồ cơ có bánh xe cân bằng tốt đòi hỏi kiến thức chuyên môn nhất định. Tuy nhiên, một số yếu tố bạn có thể quan sát bao gồm:

Vật liệu: Bánh xe cân bằng được làm từ các vật liệu cao cấp như vàng, platinum, hoặc silicon thường cho độ chính xác và độ bền cao hơn.
Thiết kế: Những thiết kế bánh xe cân bằng tinh xảo, được gia công chính xác thường phản ánh chất lượng cao của bộ máy. Ví dụ, các thiết kế Free-sprung Balance thường cho độ chính xác cao hơn.
Thương hiệu: Các thương hiệu đồng hồ danh tiếng thường sử dụng các loại bánh xe cân bằng chất lượng cao.

Tuy nhiên, để đánh giá chính xác chất lượng bánh xe cân bằng, tốt nhất bạn nên tham khảo ý kiến của các chuyên gia đồng hồ.

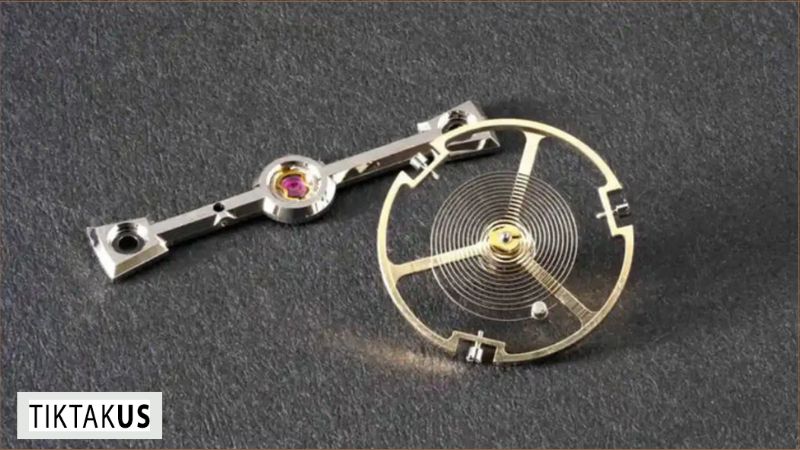

Các thiết kế Free-sprung Balance thường cho độ chính xác cao hơn.

Có cần bảo dưỡng bánh xe cân bằng định kỳ không?

Việc bảo dưỡng bánh xe cân bằng định kỳ là rất quan trọng để đảm bảo độ chính xác và kéo dài tuổi thọ của đồng hồ cơ. Trong quá trình sử dụng, bụi bẩn, dầu mỡ khô, và sự mài mòn có thể ảnh hưởng đến hoạt động của bánh xe cân bằng. Bảo dưỡng định kỳ sẽ giúp làm sạch, bôi trơn và hiệu chỉnh bánh xe cân bằng, giúp đồng hồ hoạt động ổn định và chính xác hơn trong thời gian dài. Tần suất bảo dưỡng tùy thuộc vào loại đồng hồ và tần suất sử dụng, nhưng thông thường nên bảo dưỡng ít nhất 1-2 năm/lần.

Tần suất bảo dưỡng tùy thuộc vào tần suất sử dụng, thông thường nên bảo dưỡng ít nhất 1-2 năm/lần.

Bánh xe cân bằng là linh hồn của đồng hồ cơ, quyết định độ chính xác và tuổi thọ của đồng hồ. Hiểu biết về bánh xe cân bằng giúp người dùng trân trọng hơn vẻ đẹp và sự tinh xảo của đồng hồ cơ. Hãy bảo dưỡng đồng hồ định kỳ để giữ gìn giá trị của sản phẩm.
